Hartmann und Braun Die Weltfirma des Instrumentenbaus Elektrische Messgeräte Beispiele "Fein-Messgeräte für Laboratorien und Prüffelder" Die Grüne Liste

	vorherige Seite	nächste Seite

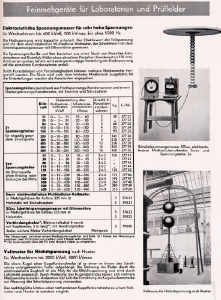

	Vergrösserung	Vergrösserung		Für sehr hohe Spannungen setzte H&B elektrostatische Spannungsmesser ein. Diese gingen bei Wechselstrom bis 900.000 Volt. Die Hochspannung wurde kapazitiv durch eine große Anzahl von Porzellan-Kondensatoren unterteilt. Ein großer Schirm sorgte dür die gleichmäßige Verteilung der Hochspannung auf die einzelnen Kondensatoren. Für Höchstspannungen bis 3.000.000 Volt werden zwei Kugeln benutzt. Die obere Kugel hängt an einer Feder. Die Dehnung der Feder zeigt die Größe der Spannung an. Die Skalen der Zeigerinstrumente waren alle analog. Durch eine integrierte Lupe konnten auch Feinablesungen erfolgen und mit einer Lichtmarke wurde die Messung hervorgehoben.
